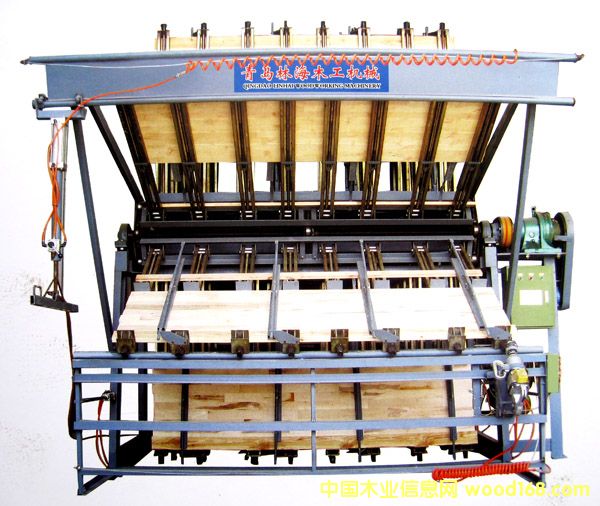

图1:[供] 拼板机 MY20排气动液压翻转拼板机 拼板机及配件厂家供应林海机械

    液压拼板机技术参数: MHB19 :

    型号: MH1925x10 MH1925x13 MH1930x10 MH1930x13 MH1930x10 MH1938x13 MH1945x13

    1 最大拼板长度 (mm) 2500 2500 3000 3000 3800 3800 4500

    2 最大拼板宽度 (mm) 1020 1320 1020 1020 1020 1320 1320

    3 最大拼板厚度 (mm) 80 80 80 80 80 80 80

    4 夹具排数 16/20/30/40 16/20/30/40 16/20/30/40 16/20/30/40 16/20/30/40 16/20/30/40 16/20/30/40

    5 每排夹具数 6 6 8 8 10 10 12

    6 液压马达数量 2 2 2 2 2 2 2

    7 旋转电机功率(kw) 2.2 2.2 2.2 2.2 2.2 2.2 2.2

    8 液压电机功率(kw) 2.2 2.2 2.2 2.2 2.2 2.2 2.2

    9 外形尺寸16排 3700x4450x3300 3700x5050x3900 4200x4450x3300 4200x5050x3300 5000x4450x3300 5000x5050x3300 5700x5050x3900

    10 20排 3700x4850x3300 3700x5450x3900 4200x4850x3300 4200x5450x3300 5000x4850x3300 5000x5450x3300 5700x5450x3900

    11 30排 3700x5850x3300 3700x6450x3900 4200x5850x3300 4200x6450x3300 5000x5850x3300 5000x6450x3300 5700x6450x3900

    12 40排3700x6850x3300 3700x7450x3900 4200x6850x3300 4200x7450x3300 5000x6850x3300 5000x7450x3300 5700x7450x3900

    13 净重16排5190 5990 5690 1220 7150 8820 9620

    14 20排 5650 6540 6150 7820 8240 10130 11120

    15 30排 6740 7540 7240 9320 9330 9330 12720

    16 40排 7830 8630 8330 10820 10350 11150 13620

    1、配有两只油压马达，可在夹具上简单的推入或拉出，将夹具夹紧上做简单的推入或拉出，将夹具夹紧或松懈之操作。两只油压马达装在签工作架上，可轻易滑动移动位置到各个夹具。两个气压压具装置位于上面梁，可轻易滑动移位到拼板上，在夹具夹紧时，压紧拼板。

    2、依据不同的拼板尺寸和木材种类，油压马达的扭转压力可以调整，使之达到所需拼板压力，以确保品质。

    3、独创的油压马达自动进给系统，对位准确、快捷，工作效率高，能有效降低劳动强度，提高拼板质量。

    4、可移动式压板压料装置，压紧板料时，使板料的受力面积更大，受力更均匀，让板料的变形量降到最低。

    5、气动伸缩托料装置，使整机受力更合理，大大提高提高整机的安全性。
